পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর (VOA): সংজ্ঞা, কাজের নীতি এবং অ্যাপ্লিকেশন স্কোপ বিশ্লেষণ

অপটিক্যাল যোগাযোগের ক্ষেত্রে, পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর (VOA) একটি অপরিহার্য ভূমিকা পালন করে। অপটিক্যাল পাওয়ার রেগুলেশনের মূল উপাদান হিসেবে, VOA শুধুমাত্র অপটিক্যাল সিগন্যালের স্থিতিশীল ট্রান্সমিশনের নিশ্চয়তা দেয় না বরং সিস্টেমের সামগ্রিক কর্মক্ষমতাও উন্নত করে।

I. পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটরের সংজ্ঞা

একটি পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর হল একটি প্যাসিভ অপটিক্যাল ডিভাইস যা অপটিক্যাল শক্তির নিয়ন্ত্রণযোগ্য ক্ষয় অর্জনের জন্য ডিজাইন করা হয়েছে। এটি বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে প্রয়োজনীয়তা মেটাতে অপটিক্যাল সিগন্যালের শক্তিকে সুনির্দিষ্টভাবে সামঞ্জস্য করে। VOA গুলি প্রধানত দুটি বিভাগে বিভক্ত: মেকানিক্যাল ভেরিয়েবল অপটিক্যাল অ্যাটেনুয়েটর (MVOAs) এবং ইলেকট্রিক্যাল ভ্যারিয়েবল অপটিক্যাল অ্যাটেনুয়েটর (EVOAs)। এমভিওএগুলি ম্যানুয়াল সামঞ্জস্যের মাধ্যমে অপটিক্যাল পাওয়ার অ্যাটেন্যুয়েশন উপলব্ধি করে, যখন ইভিওএগুলি ড্রাইভিং বৈদ্যুতিক সংকেত প্রয়োগ করে, উচ্চতর সামঞ্জস্য নির্ভুলতা এবং নমনীয়তা নিয়ে গর্ব করে অ্যাটেন্যুয়েশন স্তরগুলিকে পরিবর্তন করে।

২. পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটরগুলির কাজের নীতি

VOAs প্রধানত যান্ত্রিক, ম্যাগনেটো-অপটিক, লিকুইড ক্রিস্টাল, MEMS (মাইক্রো-ইলেক্ট্রো-মেকানিক্যাল সিস্টেম), থার্মো-অপটিক এবং অ্যাকোস্টো-অপটিক ধরনের সহ বিভিন্ন ধরনের কাজের পদ্ধতি গ্রহণ করে।

1. যান্ত্রিক প্রকার: আলোর পথের অপটিক্যাল শক্তি আলো-অবরোধকারী উপাদানগুলি যেমন চাদর বা শঙ্কুগুলি সরানোর মাধ্যমে সামঞ্জস্য করা হয়। এই নকশাটি একটি সাধারণ কাঠামোর বৈশিষ্ট্য রয়েছে তবে তুলনামূলকভাবে কম সমন্বয় নির্ভুলতা এবং নমনীয়তা।

2. চৌম্বক-অপ্টিক প্রকার: চৌম্বক-অপটিক ঘূর্ণন প্রভাব, চৌম্বক ক্ষেত্রের অধীনে পদার্থের অপটিক্যাল বৈশিষ্ট্যের পরিবর্তনগুলিকে কাজে লাগিয়ে আলোক শক্তির ক্ষয়করণ উপলব্ধি করা হয়। এই ধরনের উচ্চ নির্ভুলতা এবং স্থায়িত্ব প্রদান কিন্তু একটি উচ্চ খরচ সঙ্গে আসে.

3. লিকুইড ক্রিস্টাল টাইপ: লিকুইড ক্রিস্টালের রিফ্র্যাক্টিভ ইনডেক্স অ্যানিসোট্রপি থেকে উদ্ভূত বায়ারফ্রিংজেন্স ইফেক্টের উপর ভিত্তি করে, তরল স্ফটিক অণুগুলির পুনর্বিন্যাস করার জন্য একটি বাহ্যিক বৈদ্যুতিক ক্ষেত্র প্রয়োগ করা হয়, যার ফলে আলো ট্রান্সমিট্যান্স টিউন করা হয়। লিকুইড ক্রিস্টাল VOAs দ্রুত প্রতিক্রিয়া গতি এবং প্রশস্ত টেনশন পরিসীমা বৈশিষ্ট্য.

4. MEMS প্রকার: মাইক্রো-ইলেক্ট্রো-মেকানিক্যাল প্রযুক্তিতে তৈরি মাইক্রো-মিররগুলি প্রতিফলিত আলোর তীব্রতা সামঞ্জস্য করতে ইলেক্ট্রোস্ট্যাটিক বলের মাধ্যমে কাত হয়। MEMS VOA ছোট আকার, হালকা ওজন এবং উচ্চ একীকরণ স্তর দ্বারা চিহ্নিত করা হয়।

5. থার্মো-অপ্টিক টাইপ: তাপমাত্রা ক্ষেত্রের অধীনে উপাদানের অপটিক্যাল বৈশিষ্ট্যের (যেমন, প্রতিসরণ সূচক) বৈচিত্রের মাধ্যমে অ্যাটেন্যুয়েশন লেভেলগুলিকে পরিমিত করা হয়। থার্মো-অপ্টিক VOA-এর একটি সাধারণ গঠন এবং কম খরচ আছে, তবুও ধীর প্রতিক্রিয়ার গতিতে ভোগে।

6. অ্যাকোস্টো-অপটিক টাইপ: অতিস্বনক তরঙ্গগুলি অ্যাকোস্টো-অপটিক স্ফটিকগুলির মধ্যে পর্যায়ক্রমিক স্ট্রেন তৈরি করে, আলোর বিমগুলিকে সংশোধন করতে প্রতিসরাঙ্ক সূচকে পর্যায়ক্রমিক ওঠানামা করে। অ্যাকোস্টো-অপটিক VOA দ্রুত টিউনিং গতি এবং চমৎকার স্থিতিশীলতা অফার করে।

III. পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটরগুলির প্রয়োগের সুযোগ

VOA অপটিক্যাল যোগাযোগ, ফাইবার-অপটিক সেন্সিং, অপটিক্যাল যন্ত্র এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে মোতায়েন করা হয়।

1. অপটিক্যাল কমিউনিকেশনস: সামঞ্জস্যপূর্ণ সিগন্যালের গুণমান বজায় রাখতে বিভিন্ন চ্যানেল জুড়ে অপটিক্যাল সিগন্যালের তীব্রতার ভারসাম্য বজায় রাখুন; বিভিন্ন ট্রান্সমিশন দূরত্ব এবং রিসিভার স্পেসিফিকেশনের সাথে মানিয়ে নিতে অপটিক্যাল সিগন্যাল পাওয়ার সামঞ্জস্য করুন।

2. ফাইবার-অপটিক সেন্সিং: সিস্টেমের কার্যকারিতা এবং নির্ভরযোগ্যতা পরীক্ষা এবং যাচাই করার জন্য বিভিন্ন পরিবেশগত অবস্থার অধীনে অপটিক্যাল সিগন্যালের তীব্রতা অনুকরণ করুন।

3. অপটিক্যাল যন্ত্র: লেজার ডিভাইস, ফোটন কাউন্টার, স্পেকট্রোমিটার, অপটিক্যাল মাইক্রোস্কোপ এবং সঠিক পরিমাপের ফলাফলের জন্য অপটিক্যাল সিগন্যালের তীব্রতা এবং প্রবাহ নিয়ন্ত্রণ করতে অন্যান্য সরঞ্জামগুলিতে প্রয়োগ করা হয়।

আইটেম	পরামিতি	ইউনিট
অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা	ও ব্যান্ড/সি ব্যান্ড/এল ব্যান্ড/ফুল ব্যান্ড/অন্যান্য	nm
মনোযোগের ধরন	উজ্জ্বল বা অন্ধকার	-
অ্যাটেন্যুয়েশন রেঞ্জ	≥15/20/30/40	dB
সন্নিবেশ ক্ষতি	≤0.7	dB
অ্যাটেন্যুয়েশন রেজোলিউশন	ক্রমাগত	dB
রিটার্ন লস	≥45	dB
ফাইবার টাইপ	SMF-28e	-
প্রতিক্রিয়া সময় (10-90% অপটিক্যাল শক্তি)	≤5	ms
ড্রাইভিং ভোল্টেজ	৫/৬.৫	V
ড্রাইভিং পাওয়ার	≤5	mW
মেরুকরণ নির্ভরশীল ক্ষতি	≤0.2@ 10dB , ≤0.5 @<20dB att.	dB
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি	≤0.6@ 10dB , ≤1.0 @<20dB 20nm স্প্যানের বেশি	dB
সর্বোচ্চ অপটিক্যাল পাওয়ার	≤500	mW
অপারেটিং তাপমাত্রা	-0~+70	°সে
স্টোরেজ তাপমাত্রা	-40~+85	°সে
সংযোগকারী প্রকার	কাস্টমাইজড	-
প্যাকেজের আকার	Φ5.5xL19	মিমি

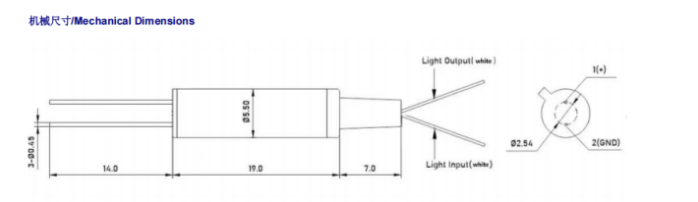

EVOA

প্যারামিটার	1310	1550	1310/1550	850/1310
প্রকার(nm)	1310	1550	1310/1550	850/1310
তরঙ্গদৈর্ঘ্য (nm)	1310±50	1550±50	1260~1650	850/1310±40
অ্যাটেন্যুয়েশন রেঞ্জ (dB)	0.8~60	0.8~60	0.8~60	0.8~60
আসল ক্ষতি (dB)	≤0.8	≤0.8	≤0.8	≤0.8
রিটার্ন লস (ডিবি)	≥50	≥50	≥50	≥30
ফাইবার টাইপ	SMF-28e	SMF-28e	SMF-28e	50/125 বা 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
মাত্রা (মিমি)	26×18×8	26×18×8	26×18×8	26×18×8
অপারেটিং তাপমাত্রা (℃)	0~+70	0~+70	0~+70	0~+70
স্টোরেজ তাপমাত্রা (℃)	-40~+85	-40~+85	-40~+85	-40~+85

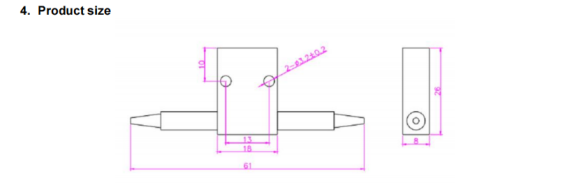

এমভিওএ
