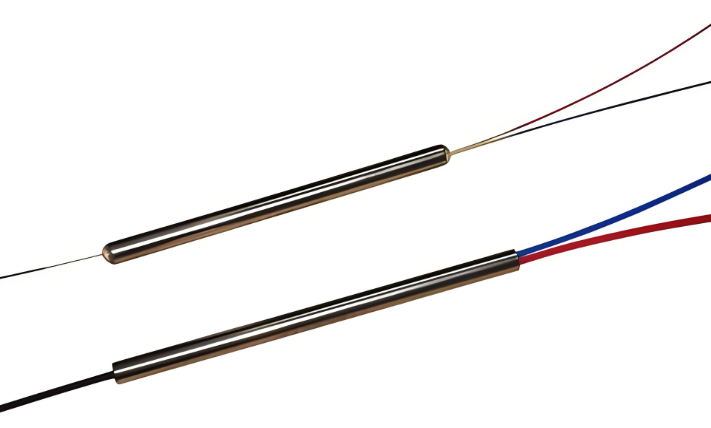

একটি ফাইবার অপটিক স্প্লিটার, যা একটি অপটিক্যাল স্প্লিটার নামেও পরিচিত, এটি একটি প্যাসিভ অপটিক্যাল ডিভাইস যা FTTH (ফাইবার টু দ্য হোম) সিস্টেমে ব্যবহৃত একটি একক অপটিক্যাল ফাইবার সিগন্যালকে একটি পূর্বনির্ধারিত অনুপাত অনুযায়ী দুই বা তার বেশি আউটপুট অপটিক্যাল সিগন্যালে বিভক্ত করতে ব্যবহৃত হয়। উদাহরণস্বরূপ, একটি 1x4 অপটিক্যাল স্প্লিটার একটি নির্দিষ্ট অনুপাতে একটি ফাইবার থেকে চারটি ফাইবারে অপটিক্যাল সংকেত বিতরণ করে। একটি WDM সিস্টেমে তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সার (WDM) এর বিপরীতে, যা বিভিন্ন তরঙ্গদৈর্ঘ্যের অপটিক্যাল সংকেতকে সংশ্লিষ্ট তরঙ্গদৈর্ঘ্য চ্যানেলে পৃথক করে, একটি অপটিক্যাল স্প্লিটার সংক্রমণের জন্য একাধিক চ্যানেলে সম্পূর্ণ অপটিক্যাল সংকেত বিতরণ করে।

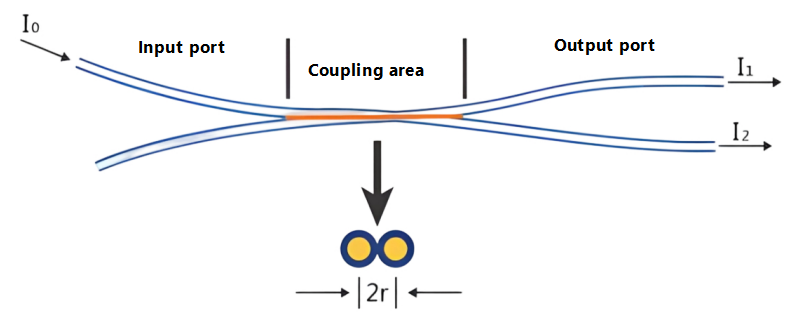

একটি একক-মোড ফাইবারে অপটিক্যাল সংকেত প্রেরণ করার সময়, আলোর শক্তি সম্পূর্ণরূপে ফাইবার কোরে কেন্দ্রীভূত হয় না; একটি ছোট পরিমাণ কোর কাছাকাছি cladding মাধ্যমে প্রচার করে. অন্য কথায়, দুটি ফাইবারের কোর যথেষ্ট কাছাকাছি থাকলে, একটি ফাইবারে প্রচারিত আলোর মোড ক্ষেত্রটি অন্যটিতে প্রবেশ করতে পারে, উভয় ফাইবারে অপটিক্যাল সংকেতকে পুনরায় উন্নত করার অনুমতি দেয়। নতুন বরাদ্দ।
অপটিক্যাল স্প্লিটারগুলিকে তাদের অপারেটিং নীতি অনুসারে দুটি প্রকারে শ্রেণীবদ্ধ করা যেতে পারে: প্ল্যানার ওয়েভগাইড (PLC) অপটিক্যাল স্প্লিটার এবং ফিউজড বাইকোনিকাল টেপারড (FBT) অপটিক্যাল স্প্লিটার; তাদের পোর্ট কনফিগারেশন অনুযায়ী, তাদের শ্রেণীবদ্ধ করা যেতে পারে: এক্স-টাইপ (2x2) কাপলার, Y-টাইপ (1x2) কাপলার, স্টার (NxN, N>2) কাপলার, ট্রি (1xN, N>2) কাপলার ইত্যাদি; তাদের বিভাজন অনুপাত অনুযায়ী, তারা অ-ইউনিফর্ম বিভাজন এবং অভিন্ন বিভাজনে শ্রেণীবদ্ধ করা যেতে পারে; আরেকটি শ্রেণীবিভাগ পদ্ধতি একক-মোড (1310nm) এবং মাল্টি-মোড (850nm) এর উপর ভিত্তি করে।

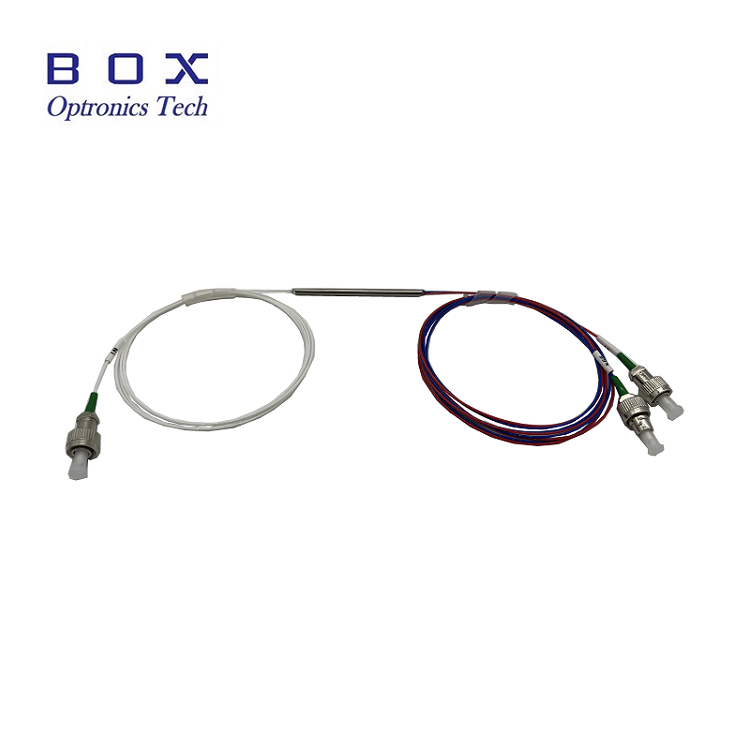

FBT অপটিক্যাল স্প্লিটার... সার্কিটটি একটি ঐতিহ্যগত টেপারড কাপলার প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। দুই বা ততোধিক অপটিক্যাল ফাইবার, তাদের আবরণ অপসারণ করে, একসাথে বান্ডিল করা হয় এবং তারপর উভয় দিকে প্রসারিত করার সময় একটি টেপারিং মেশিনে উচ্চ তাপমাত্রায় গলে যায়। বিভাজন অনুপাত বাস্তব সময়ে নিরীক্ষণ করা হয়. একবার কাঙ্ক্ষিত বিভাজন অনুপাত অর্জন করা হলে, গলে যাওয়া এবং প্রসারিত করার প্রক্রিয়া শেষ হয়। একটি প্রান্ত ইনপুট হিসাবে একটি ফাইবার (বাকিগুলি কাটা হয়) ধরে রাখে, অন্য প্রান্তটি মাল্টি-আউটপুট টার্মিনাল হিসাবে কাজ করে। ফাইবার টুইস্টের কোণ এবং প্রসারিত করার দৈর্ঘ্য নিয়ন্ত্রণ করে বিভিন্ন বিভাজন অনুপাত পাওয়া যেতে পারে। অবশেষে, টেপার করা অংশটি একটি কোয়ার্টজ সাবস্ট্রেটের উপর আঠালো দিয়ে নিরাময় করা হয় এবং একটি স্টেইনলেস স্টিলের টিউবে ঢোকানো হয়।

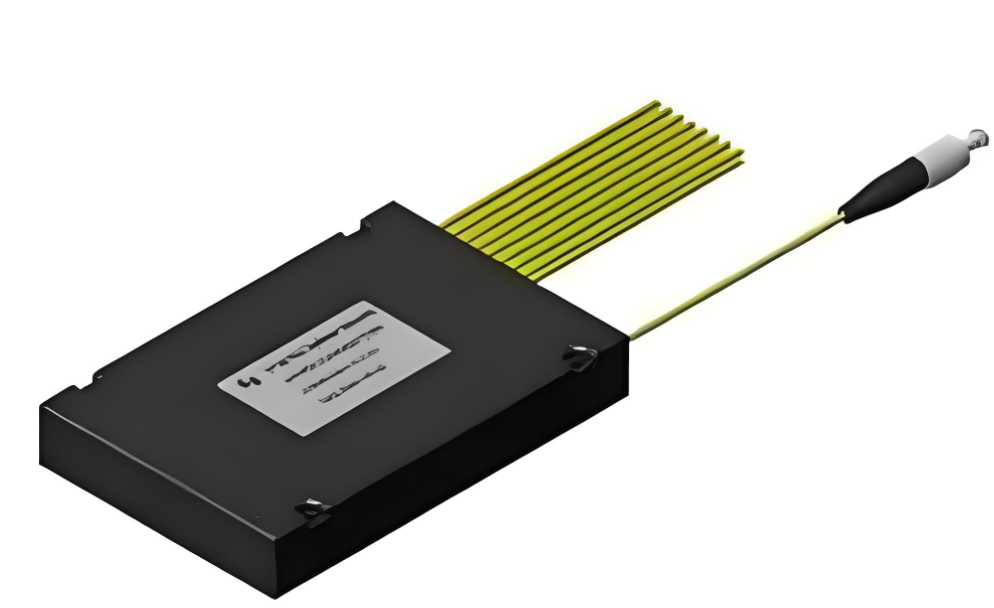

পিএলসি প্লেন ওয়েভ পিএলসি (প্ল্যানার লাইটওয়েভ সার্কিট) অপটিক্যাল স্প্লিটারগুলি কোয়ার্টজ সাবস্ট্রেটের উপর ভিত্তি করে ইন্টিগ্রেটেড ওয়েভগাইড অপটিক্যাল পাওয়ার ডিস্ট্রিবিউশন ডিভাইস, সেমিকন্ডাক্টর প্রসেস (ফটোলিথোগ্রাফি, এচিং, ডেভেলপমেন্ট ইত্যাদি) ব্যবহার করে তৈরি। PLC স্প্লিটারগুলি একক অপটিক্যাল ফাইবার থেকে অপটিক্যাল সিগন্যালকে একাধিক অপটিক্যাল ফাইবারে বিভক্ত করে, অপটিক্যাল শক্তির অভিন্ন বন্টন অর্জন করে। অপটিক্যাল ওয়েভগাইড অ্যারে চিপের উপরের পৃষ্ঠে অবস্থিত, চিপের মধ্যে বিভাজন ফাংশনকে একীভূত করে; তারপর, মাল্টি-চ্যানেল ফাইবার অ্যারেগুলি চিপের উভয় প্রান্তে ইনপুট এবং আউটপুট প্রান্তের সাথে মিলিত হয় এবং এনক্যাপসুলেট করা হয়।
FBT VS PLC FBT টেপারড স্প্লিটারগুলির প্রধান সুবিধা হল সহজ কাঁচামাল ব্যবহার, অপেক্ষাকৃত কম খরচ এবং কম চাহিদাসম্পন্ন সরঞ্জাম এবং প্রক্রিয়ার প্রয়োজনীয়তা। বিভাজন অনুপাতটি প্রয়োজন অনুসারে বাস্তব সময়ে নিরীক্ষণ করা যেতে পারে, যা অসম স্প্লিটার তৈরি করার অনুমতি দেয়। অসুবিধাগুলি হল: বর্তমানে, পরিপক্ক টেপারিং প্রযুক্তি শুধুমাত্র 1x4 পর্যন্ত স্প্লিটার তৈরি করতে পারে। 1x4 এর চেয়ে বড় ডিভাইসগুলির জন্য, একাধিক 1x2 ইউনিট একসাথে সংযুক্ত করা হয় এবং তারপর একটি স্প্লিটার হাউজিংয়ে প্যাকেজ করা হয়। FBT স্প্লিটারগুলি শুধুমাত্র তিনটি তরঙ্গদৈর্ঘ্যকে সমর্থন করে: 850nm, 1310nm এবং 1550nm, এগুলিকে অন্যান্য তরঙ্গদৈর্ঘ্যের সাথে বেমানান করে তোলে।
PLC স্প্লিটারগুলির পণ্যের বৈশিষ্ট্যগুলি হল: ক্ষতি অপটিক্যাল তরঙ্গদৈর্ঘ্যের প্রতি সংবেদনশীল নয়, বিভিন্ন তরঙ্গদৈর্ঘ্যের (1260~1650nm) সংক্রমণের প্রয়োজনীয়তা পূরণ করে; ইউনিফর্ম বিভাজন, ব্যবহারকারীদের সমানভাবে সংকেত বিতরণ; কমপ্যাক্ট গঠন এবং ছোট আকার; একক ইউনিট... ডিভাইসটিতে উচ্চ সংখ্যক স্প্লিটার চ্যানেল রয়েছে, যা 64-এর উপরে পৌঁছেছে: প্রতি চ্যানেলে বেশি খরচ, এবং যত বেশি চ্যানেল, খরচের সুবিধা তত বেশি উল্লেখযোগ্য। অসুবিধা হল ফিউজড বাইকোনিকাল টেপারড স্প্লিটারের তুলনায় এর বেশি খরচ, বিশেষ করে লো-চ্যানেল স্প্লিটারে।
পিএলসি অপটিক্যাল স্প্লিটার তিনটি অংশ নিয়ে গঠিত: একটি অপটিক্যাল স্প্লিটার চিপ এবং ফাইবার অপটিক অ্যারে উভয় প্রান্তে যুক্ত। এই তিনটি উপাদান সুনির্দিষ্টভাবে সারিবদ্ধ করা আবশ্যক; তাদের নকশা এবং সমাবেশ PLC স্প্লিটারের স্থায়িত্বের ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। চিপটি কোয়ার্টজ সাবস্ট্রেটে স্প্লিটার ওয়েভগাইড বাড়াতে সেমিকন্ডাক্টর প্রযুক্তি ব্যবহার করে। চিপটিতে একটি ইনপুট এবং এন আউটপুট ওয়েভগাইড রয়েছে। তারপর, ইনপুট এবং আউটপুট ফাইবার অপটিক অ্যারেগুলি চিপের উভয় প্রান্তে মিলিত হয় এবং একটি ইনপুট এবং এন আউটপুট সহ একটি অপটিক্যাল স্প্লিটার তৈরি করতে একটি কেসিং ইনস্টল করা হয়।
পিএলসি স্প্লিটার চিপগুলিকে 1xN এবং 2xN হিসাবে ডিজাইন করা যেতে পারে, যেখানে N সাধারণত 2 এর একাধিক, যেমন 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; এবং 1x3, 1x5, 1x9, ইত্যাদির মতো অ-সুষমভাবে বিতরণ করা স্প্লিটার। FTTR (ফাইবার টু দ্য রুম) এর চাহিদা বৃদ্ধির সাথে সাথে, অ-সুষমভাবে বিতরণ করা পাওয়ার স্প্লিটারের প্রয়োগ ক্রমবর্ধমানভাবে ব্যাপক হয়ে উঠবে, এবং উত্পাদন প্রক্রিয়া আরও চ্যালেঞ্জিং হয়ে উঠবে। পিএলসি অপটিক্যাল স্প্লিটার চিপগুলির সুবিধা রয়েছে যেমন কম খরচে, উচ্চ নির্ভরযোগ্যতা, উচ্চ নমনীয়তা এবং স্কেলেবিলিটি, যা এগুলিকে ট্রান্সমিশন সিস্টেম, নেটওয়ার্ক ইন্টিগ্রেশন, ব্রডব্যান্ড অ্যাক্সেস, ফাইবার অপটিক কমিউনিকেশন এবং মাল্টিমিডিয়া পরিষেবার মতো বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতির জন্য বিশেষভাবে উপযুক্ত করে তোলে।
মেরুকরণ-রক্ষণাবেক্ষণকারী পিএলসি স্প্লিটার প্রধানত মেরুকরণ-রক্ষণাবেক্ষণকারী পিএলসি স্প্লিটার বুঝতে পারে... মেরুকরণ অবস্থা বজায় রাখার সময়, ইনপুট শক্তি সমানভাবে বিভক্ত হয়, ইনপুট হিসাবে একটি একক-চ্যানেল পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবার অ্যারে এবং আউটপুট হিসাবে একটি মাল্টি-চ্যানেল পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবার অ্যারে ব্যবহার করে। ফাইবারে নির্গত রৈখিক পোলারিমেট্রিক তরঙ্গের মেরুকরণ প্রচারের সময় অপরিবর্তিত থাকে এবং মেরুকরণ মোডগুলির মধ্যে খুব কম বা কোনও ক্রস-কাপলিং নেই, এইভাবে মেরুকরণ-রক্ষণাবেক্ষণের কাপলিং এবং মরীচি বিভাজন অর্জন করে। সাধারণত, PANDA ফাইবার ব্যবহার করা হয়। PLC অপটিক্যাল স্প্লিটারগুলি প্রধানত বিশেষ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যার জন্য মেরুকরণ রক্ষণাবেক্ষণের প্রয়োজন হয়, যেমন ফাইবার অপটিক সেন্সিং সিস্টেম বা সুসংগত যোগাযোগ।
অপটিক্যাল স্প্লিটারগুলিকে প্রভাবিত করে কর্মক্ষমতা সূচকগুলি সাধারণত অন্তর্ভুক্ত করে:
সন্নিবেশ ক্ষতি সন্নিবেশ ক্ষতি (IL):সন্নিবেশ ক্ষতি বলতে একটি PLC স্প্লিটারের অপারেটিং তরঙ্গদৈর্ঘ্যের মোট ইনপুট অপটিক্যাল পাওয়ারের তুলনায় একটি নির্দিষ্ট আউটপুট পোর্টে অপটিক্যাল শক্তি হ্রাসকে বোঝায়। সহজ কথায়, ইনপুটের সাথে সম্পর্কিত প্রতিটি আউটপুটের dB ক্ষতি। সাধারণত, সন্নিবেশের ক্ষতি যত কম হবে, স্প্লিটারের কর্মক্ষমতা তত ভাল।
রিটার্ন লস:রিটার্ন লস বলতে ফাইবার অপটিক সংযোগে ইনপুট আলোর প্রতিফলিত আলোর (বিক্ষিপ্ত আলো ক্রমাগত ইনপুটে প্রেরণ করা) এর ডেসিবেলের অনুপাতকে বোঝায়। আলোর উত্স এবং সিস্টেমে প্রতিফলিত আলোর প্রভাব কমাতে উচ্চ রিটার্ন ক্ষতি ভাল।
নির্দেশনা:ডাইরেক্টিভিটি সাধারণ অপারেশন চলাকালীন পিএলসি স্প্লিটারের একই পাশে ইনজেকশন লাইট পাওয়ার (মাপা তরঙ্গদৈর্ঘ্য) থেকে অ-ইনজেকশন লাইট প্রান্তে আউটপুট অপটিক্যাল পাওয়ারের অনুপাতকে বোঝায়।
মেরুকরণ নির্ভরশীল ক্ষতি:মেরুকরণ নির্ভর ক্ষতি বলতে PLC স্প্লিটারের প্রতিটি আউটপুট পোর্টে আউটপুট অপটিক্যাল শক্তির সর্বাধিক পরিবর্তন বোঝায় যখন সমগ্র মেরুকরণ অবস্থা জুড়ে প্রেরিত অপটিক্যাল সিগন্যালের মেরুকরণ অবস্থা পরিবর্তিত হয়।
আলাদা করা:বিচ্ছিন্নতা একটি প্রদত্ত অপটিক্যাল পাথ থেকে অন্যান্য অপটিক্যাল পাথগুলিতে অপটিক্যাল সিগন্যালগুলিকে বিচ্ছিন্ন করার জন্য একটি ফাইবার অপটিক স্প্লিটারের ক্ষমতাকে বোঝায়।
