বিশ্বের প্রথম পেরোভস্কাইট লেজার তৈরি করা হয়েছে।

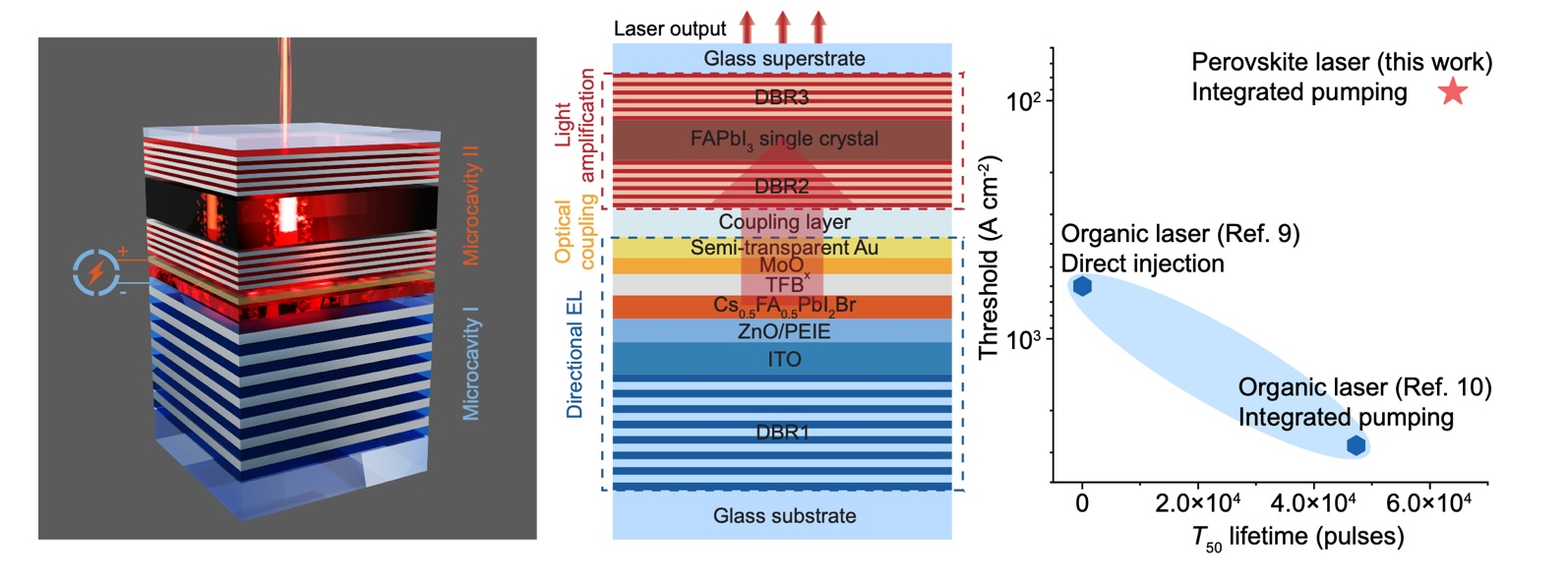

ঝেজিয়াং ইউনিভার্সিটির কলেজ অফ অপটোইলেক্ট্রনিক সায়েন্স অ্যান্ড ইঞ্জিনিয়ারিং এবং হেইনিং ইন্টারন্যাশনাল ইউনিভার্সিটির একটি দল সম্প্রতি আন্তর্জাতিক জার্নালে নেচারে বিশ্বের প্রথম পেরোভস্কাইট লেজারের উপর তাদের গবেষণার ফলাফল প্রকাশ করেছে। এই ডিভাইসটি, যা একটি দ্বৈত অপটিক্যাল মাইক্রোক্যাভিটি স্ট্রাকচার ব্যবহার করে, সহজ টিউনেবিলিটির সাথে কম বিদ্যুতের খরচকে একত্রিত করে, এটিকে অপটিক্যাল ডেটা ট্রান্সমিশনের মতো অ্যাপ্লিকেশনের জন্য এবং ইন্টিগ্রেটেড ফোটোনিক চিপস এবং পরিধানযোগ্য ডিভাইসগুলিতে হালকা-নির্গত ডায়োড হিসাবে উপযুক্ত করে তোলে।

সেমিকন্ডাক্টর লেজারকম্পিউটিং গুরুত্বপূর্ণ আলোর উৎস। Perovskite সেমিকন্ডাক্টর হল কম অপারেটিং খরচ এবং সিলিকন-ভিত্তিক অপটোইলেক্ট্রনিক প্ল্যাটফর্মে সহজে একীকরণ সহ লেজার উপকরণগুলির একটি নতুন শ্রেণি। তাদের টিউনযোগ্য নির্গমন স্পেকট্রা অপটিক্যালি চালিত লেজারগুলিকে সর্বনিম্ন সম্ভাব্য লেসিং থ্রেশহোল্ডে পৌঁছানোর জন্য সক্ষম করে, উল্লেখযোগ্য প্রযুক্তিগত সুযোগগুলি উন্মুক্ত করে। লেজারগুলি চালানোর জন্য প্রয়োজনীয় বাহ্যিক শক্তি সাধারণত দুটি আকারে সরবরাহ করা হয়: বৈদ্যুতিক শক্তি এবং অপটিক্যাল শক্তি। যাইহোক, অপটিক্যাল নিয়ন্ত্রণের জন্য সাধারণত উচ্চ-মানের বাহ্যিক আলোর উৎসের প্রয়োজন হয়, যা কার্যকরী ডিভাইসের সংখ্যা সীমিত করে। বৈদ্যুতিকভাবে চালিত পেরোভস্কাইট লেজার তৈরি করা পেরোভস্কাইট অপটোইলেক্ট্রনিক্সে একটি মৌলিক চ্যালেঞ্জ।

ডিভাইসটি দক্ষতার সাথে বৈদ্যুতিকভাবে উত্তেজিত মাইক্রোক্যাভিটি পেরোভস্কাইট এলইডি দ্বারা উত্পন্ন প্রচুর সংখ্যক ফোটনকে দ্বিতীয় মাইক্রোক্যাভিটিতে যুক্ত করে। সেখানে, তারা একটি একক-ক্রিস্টাল পেরোভস্কাইট লাভ মাধ্যম দ্বারা উত্তেজিত হয়, যা 82.7% পর্যন্ত একটি কাপলিং দক্ষতার সাথে লেসিং তৈরি করে। এই নতুন সেমিকন্ডাক্টর লেজার ট্রিগার করার জন্য প্রয়োজনীয় প্রারম্ভিক কারেন্ট হল প্রতি বর্গ সেন্টিমিটারে 92 অ্যাম্পিয়ার, সেরা বৈদ্যুতিক চালিত জৈব লেজারের চেয়ে বেশি মাত্রার অর্ডার, এবং চমৎকার স্থিতিশীলতা প্রদর্শন করে।
