Box Optronics' 980nm 10pin মিনি বাটারফ্লাই কুলড পাম্প লেজার ডায়োড মডিউলের অতুলনীয় পারফরম্যান্স আবিষ্কার করুন - DWDM EDFA এবং দীর্ঘ-দূরের CATV সিস্টেমে উচ্চ-শক্তি, তরঙ্গদৈর্ঘ্য-স্থিতিশীল পাম্পিংয়ের জন্য আপনার চূড়ান্ত সমাধান। উন্নত এফবিজি স্ট্যাবিলাইজেশন সহ প্রকৌশলী, এই হারমেটিকভাবে সিল করা মডিউলটি 974nm বা 976nm এ নির্গমনকে সুনির্দিষ্টভাবে লক করে, এমনকি বিভিন্ন তাপমাত্রা এবং ড্রাইভ কারেন্টের মধ্যেও 600mW পর্যন্ত কিঙ্ক-মুক্ত আউটপুট সরবরাহ করে। এর সমন্বিত TEC, থার্মিস্টর, এবং মনিটর ডায়োড ব্যতিক্রমী ট্র্যাকিং ত্রুটি এবং পাওয়ার স্থিতিশীলতা নিশ্চিত করে, যখন SM/PM ফাইবার সহ ইপোক্সি-মুক্ত 10-পিন বাটারফ্লাই প্যাকেজ নির্ভরযোগ্য, শব্দ-মুক্ত অপারেশনের গ্যারান্টি দেয়। সিস্টেম ইন্টিগ্রেটর এবং নেটওয়ার্ক ইঞ্জিনিয়ারদের জন্য ডিজাইন করা হয়েছে যারা আপোষহীন স্পেকট্রাম নিয়ন্ত্রণ এবং সর্বোচ্চ উপলব্ধ ক্ষমতার দাবি করে, এই মডিউলটি পাম্পের সংখ্যা কমিয়ে দেয়, শীতল জটিলতা হ্রাস করে এবং পরিবর্ধক জীবনকাল প্রসারিত করে। Telcordia GR-468 সম্মতি এবং উপযোগী তরঙ্গদৈর্ঘ্য নির্বাচনের জন্য ট্রাস্ট বক্স অপট্রোনিক্স – কারণ আপনার পরবর্তী প্রজন্মের অপটিক্যাল নেটওয়ার্কগুলিতে প্রতিটি মিলিওয়াট গুরুত্বপূর্ণ। প্রমাণিত, ফিল্ড-রেডি পাম্পিং প্রযুক্তির সাথে আপনার পরিকাঠামো উন্নত করতে এখনই অর্ডার করুন যা -20°C থেকে 75°C পর্যন্ত সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদান করে।

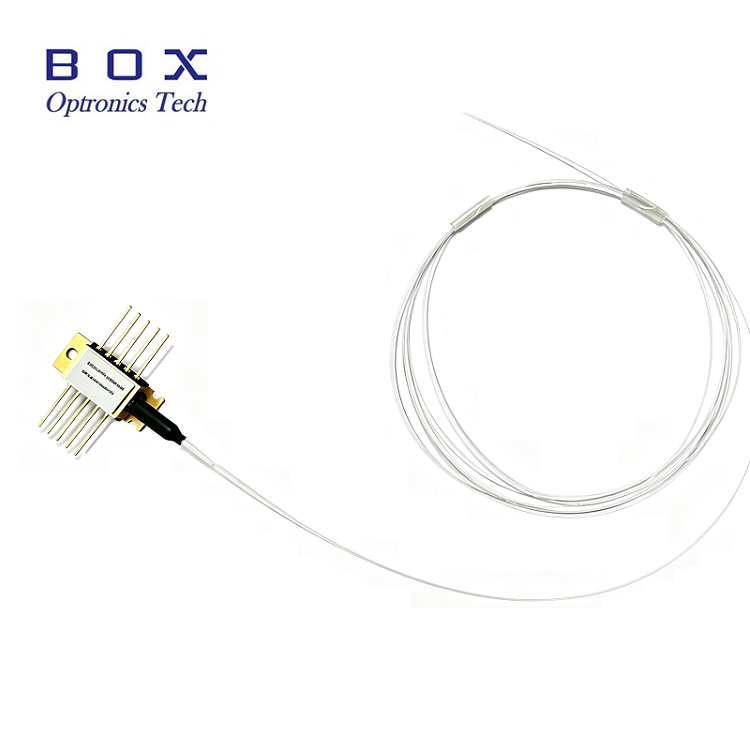

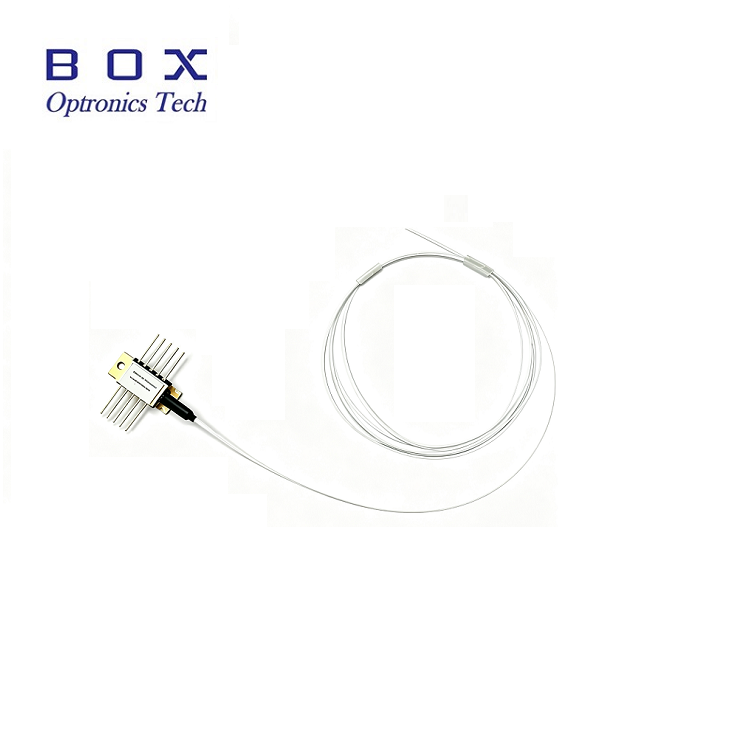

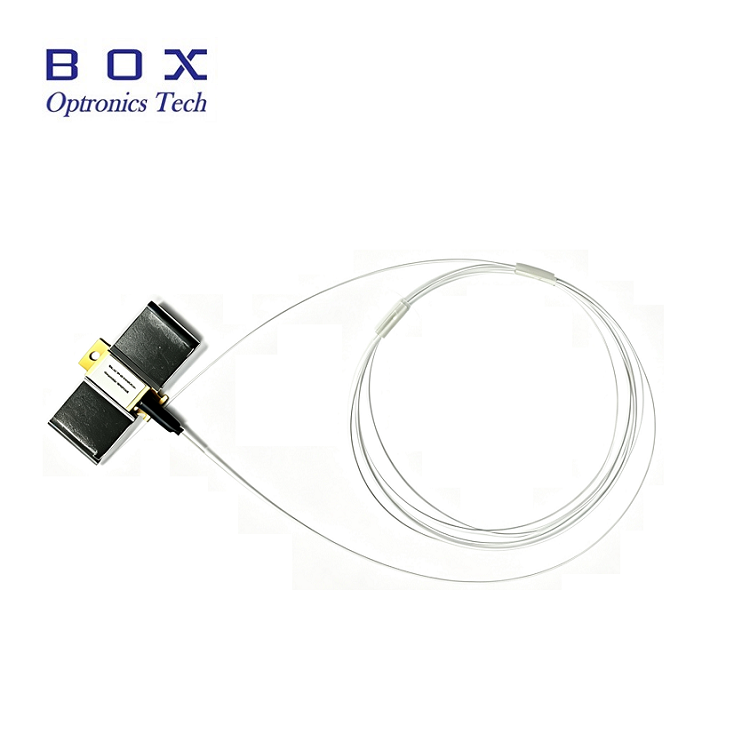

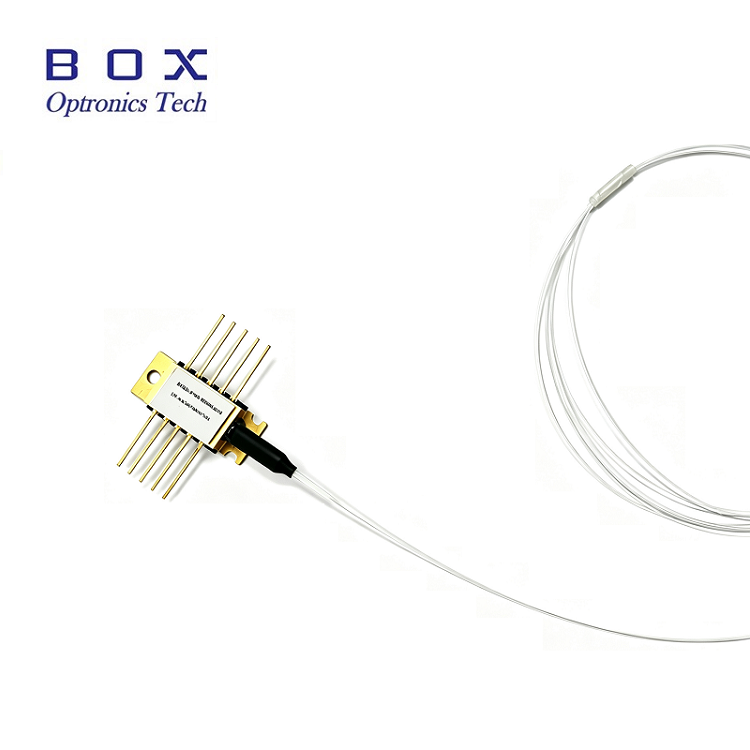

980nm 10পিন মিনি বাটারফ্লাই কুলড পাম্প লেজার ডায়োড মডিউলটি একটি ইপোক্সি-মুক্ত এবং ফ্লাক্স-মুক্ত 10-পিন প্রজাপতি প্যাকেজে হার্মেটিক্যালি সিল করা হয়েছে এবং একটি থার্মিস্টর, থার্মোইলেকট্রিক কুলার এবং মনিটর ডায়োড বিল্ট-ইন।
980nm 10pin মিনি বাটারফ্লাই কুলড পাম্প লেজার ডায়োড মডিউল নিঃসরণ তরঙ্গদৈর্ঘ্যকে "লক" করতে FBG স্থিরকরণ ব্যবহার করে। এটি একটি শব্দমুক্ত ন্যারোব্যান্ড স্পেকট্রাম প্রদান করে, এমনকি তাপমাত্রার পরিবর্তন, ড্রাইভ কারেন্ট এবং অপটিক্যাল ফিডব্যাকের মধ্যেও। তরঙ্গদৈর্ঘ্য নির্বাচন অ্যাপ্লিকেশানগুলির জন্য উপলব্ধ যার জন্য স্পেকট্রাম কন্ট্রোলে সর্বোচ্চ পারফরম্যান্স প্রয়োজন সর্বাধিক উপলব্ধ ক্ষমতা। এই মডিউলটি Telcord ia GR-468-CORE প্রয়োজনীয়তায় বর্ণিত মেনে চলে।
কিঙ্ক-মুক্ত অপারেটিং পাওয়ার 400mW বা 600mW;
SM Hi1060 বা PM980 ফাইবার সহ 10-পিন প্রজাপতি প্যাকেজ;
ফাইবার ব্র্যাগ গ্রেটিং স্থিরকরণ, তরঙ্গদৈর্ঘ্য নির্বাচন উপলব্ধ;
ইন্টিগ্রেটেড থার্মোইলেকট্রিক কুলার, থার্মিস্টর এবং মনিটর ডায়োড।
ঘন তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সিং (DWDM) এর্বিয়াম ডপড ফাইবার এমপ্লিফায়ার্স (EDFA);
হ্রাস পাম্প-গণনা EDFA আর্কিটেকচার;
খুব দীর্ঘ দূরত্বের তারের টেলিভিশন (CATV) ট্রাঙ্ক এবং খুব উচ্চ নোড গণনা বিতরণ।
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | নোট |
| অপারেটিং কেস তাপমাত্রা | TCASE | -20 | - | 75 | ℃ | - |
| স্টোরেজ তাপমাত্রা | টিএসটিজি | -40 | - | 85 | ℃ | 2000 ঘন্টা |
| এলডি ফরোয়ার্ড কারেন্ট | IF | - | - | 1100 | এমএ | - |
| এলডি রিভার্স কারেন্ট | আইআর | - | - | 10 | uA | - |
| এলডি রিভার্স ভোল্টেজ | ভিআর | - | - | 2 | V | - |
| পিডি ফরোয়ার্ড কারেন্ট | আইপিডি | - | - | -10 | এমএ | - |
| পিডি রিভার্স ভোল্টেজ | ভিপিডি | - | - | 20 | V | - |
| TEC বর্তমান | আইটিইসি | - | - | 2 | A | - |
| TEC ভোল্টেজ | ভিটিইসি | - | - | 3.0 | V | - |
| ফাইবার বাঁক ব্যাসার্ধ | - | 30 | - | - | মিমি | - |
| আপেক্ষিক আর্দ্রতা | আরএইচ | 0 | - | 95% | - | নন কনডেনসিং |
| সীসা সোল্ডারিং সময় | - | - | - | 10 | দ্বিতীয় | 260℃ |
| ফাইবার অক্ষীয় টান বল | - | - | - | 5 | N | - |
| ফাইবার সাইড টান ফোর্স | - | - | - | 2.5 | N | - |
| পরামিতি | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | নোট |
| এলডি থ্রেশহোল্ড কারেন্ট | আইটিএইচ | 90 | 110 | এমএ | সিডব্লিউ | |
| আউটপুট শক্তি | পিএফ | 400 | mW | যদি(BOL)<900mA | ||
| 600 | যদি(BOL)<1000mA | |||||
| এলডি ফরোয়ার্ড কারেন্ট | IF | 1200 | এমএ | PF = রেটেড পাওয়ার | ||
| Kink বিনামূল্যে শক্তি | PKINK | 700 | mW | >= 1.2*রেটেড পাওয়ার | ||
| Kink বিনামূল্যে বর্তমান | আইকিঙ্ক | >= 1.2*যদি (BOL) | এমএ | [১] | ||
| এলডি ফরোয়ার্ড ভোল্টেজ | ভিএফ | 2.5 | V | PF = রেটেড পাওয়ার | ||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 973 | 974 | 975 | nm | পিক, পিএফ = রেটেড পাওয়ার |
| 975 | 976 | 977 | ||||
| পিক তরঙ্গদৈর্ঘ্য বাঁক | △λp/△তাম্ব | 0.02 | nm/℃ | T: FBG টেম্প। | ||
| বর্ণালী প্রস্থ | △λ | 2 | nm | RMS@-13dB | ||
| বর্ণালী স্থায়িত্ব | -0.5 | 0.5 | nm | PF=রেটেড পাওয়ার,t=60s | ||
| দায়বদ্ধতা নিরীক্ষণ | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=রেটেড পাওয়ার | |
| দায়িত্বশীলতার স্থিতিশীলতা নিরীক্ষণ করুন | 20% | @সমস্ত অপারেটিং তাপমাত্রা | ||||
| অন্ধকার বর্তমান নিরীক্ষণ | আইডি | 50 | nA | VPD=5V | ||
| TEC বর্তমান | আইটিইসি | 1.5 | A | TCASE=75℃ | ||
| TEC ভোল্টেজ | ভিটিইসি | 3.0 | V | TCASE=75℃ | ||
| TEC মডুয়াল শক্তি খরচ | P | 5 | W | TCASE=75℃ | ||
| পাওয়ার স্থায়িত্ব >20mW 10-20mW3.5-10mW | 0.20.51 | dB | পিক-টু-পিক,t=60s,DC থেকে 50kHz স্যাম্পলিং,TC=25℃ | |||
| ট্র্যাকিং ত্রুটি | টি.ই | -0.5 | 0.5 | dB | TC=-5~75℃ ,উল্লেখিত [2] | |
| থার্মিস্টর প্রতিরোধ | আরটিএইচ | 9.5 | 10 | 10.5 | কোহম | TSTG=25℃ |
| থার্মিস্টর বি ধ্রুবক | বিটিএইচ | 3900 | k | TSTG=25℃ | ||
নোট:
[১] কিঙ্ক কারেন্টকে কারেন্ট হিসাবে সংজ্ঞায়িত করা হয় যেটি রৈখিক ফিট থেকে আলোর বিচ্যুতি বনাম কারেন্ট স্লপ(dL/dI) +/-50% এর বাইরে
[২] ট্র্যাকিং ত্রুটি একটি প্রদত্ত কেস তাপমাত্রায় সংজ্ঞায়িত করা হয়, এটি ফাইবার শক্তির পরিবর্তন, একটি ধ্রুবক মনিটর কারেন্টে, 25℃ এ পরিমাপ করা মানের তুলনায়
| পরামিতি | বর্ণনা |
| ফাইবার টাইপ | Hi1060 বা PM980 ফাইবার |
| বেণীর ধরন | বেয়ার ফাইবার |
| বেণীর দৈর্ঘ্য | 2.0±0.2 মি |
| সংযোগকারী প্রকার | ছাড়া |
| পিন | বর্ণনা | পিন | বর্ণনা |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | থার্মিস্টর | 9 | কেস গ্রাউন্ড |
| 3 | পিডিএনোড | 8 | NC |
| 4 | পিডি ক্যাথোড | 7 | এলডি ক্যাথোড |
| 5 | থার্মিস্টর | 6 | এলডি অ্যানোড |
| বিএফএলডি | -XXXF | -XX | XX | -এক্স | XX | X |
| লেজার | তরঙ্গদৈর্ঘ্য | আউটপুট শক্তি | ফাইবার টাইপ | প্যাকেজ | সংযোগকারী প্রকার | আলগা টিউব |
| পাম্পলেজার | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | এসএম: একক মোডপিএম: পোলারাইজেশন বজায় রাখা | -H: 10PINশূন্য: 14PIN | FA : FC/APCSA : SC/APCN0: শূন্য৷ | নাল: বেয়ার ফাইবার 1: আলগা নল |
