পণ্যের বর্ণনা

1064nm 200mW DFB বাটারফ্লাই লেজার ডায়োড হল একটি সংকীর্ণ-লাইনউইথ লেজার যার লাইনউইথ 100kHz এবং 200mW পর্যন্ত আউটপুট পাওয়ার, যা ফাইবার লেজারের বীজ উত্স এবং লিডারে ব্যাপকভাবে ব্যবহৃত হয়।

1064nm 200mW DFB বাটারফ্লাই লেজার ডায়োড বৈশিষ্ট্য

200mW উচ্চ আউটপুট শক্তি;

ক্ষেত্র-প্রমাণিত উচ্চ নির্ভরযোগ্যতা;

Hi1060 SM বা PM980-HP ফাইবার পিগটেল;

14PIN বাটারফ্লাই প্যাকেজ;

অভ্যন্তরীণ থার্মোইলেকট্রিক হিটপাম্প এবং মনিটর ফটোডিওড;

নির্ভরযোগ্যতা:Telcordia GR-468. RoHS

1064nm 200mW DFB বাটারফ্লাই লেজার ডায়োড অ্যাপ্লিকেশন:

লেজারের জন্য বীজের উৎস;

স্পেকট্রোস্কোপি;

অপটিক্যাল সেন্সিং।

পরম সর্বোচ্চ রেটিং

প্যারামিটার	প্রতীক	মিন.	সর্বোচ্চ	ইউনিট
সর্বাধিক অপারেটিং ভোল্টেজ	V	-	2.5	V
সর্বাধিক অপারেটিং বর্তমান	I	-	500	এমএ
এমপিডি রিভার্স ভোল্টেজ	ভিএমপিডি	-	20	V
থার্মোইলেকট্রিক কুলার ভোল্টেজ	ভিটিইসি	-	4.8	V
থার্মোইলেকট্রিক কুলার কারেন্ট	আইটিইসি	-	1.8	A
অপারেটিং কেস তাপমাত্রা	টিসি	-20	60	℃
স্টোরেজ তাপমাত্রা	টিএসটিজি	-40	85	℃
স্টোরেজ আর্দ্রতা	-	5	85	% আরএইচ
ইলেক্ট্রো স্ট্যাটিক স্রাব (ESD)	ভিইএসডি	-	500	V
সীসা সোল্ডারিং তাপমাত্রা	STEMP	-	260	℃
সীসা সোল্ডারিং সময়	STIME		10	সেকেন্ড

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (25℃ লেজারের তাপমাত্রা):

প্যারামিটার	প্রতীক	অবস্থা	মিন.	টাইপ	সর্বোচ্চ	ইউনিট
কেন্দ্র তরঙ্গদৈর্ঘ্য	λc	TL=15～35℃ CW	1062	1064	1066	nm
অপটিক্যাল আউটপুট শক্তি	PO	TL=25℃	-	200	-	mW
থ্রেশহোল্ড স্রোত	আইটিএইচ	TL=25℃	-	45	70	এমএ
অপারেটিং ভোল্টেজ	ভিওপি	IOP = 200mA(CW)	-	-	2.5	V
অপারেটিং বর্তমান	আইওপি	IOP = 200mA(CW)	-	300	500	এমএ
-3dB বর্ণালী প্রস্থ	Δλ	-	-	0.03	-	nm

সাইড মোড দমন অনুপাত	এসএমএসআর	-	-	40	-	dB
মেরুকরণ বিলুপ্তির অনুপাত	ইআর	-	18	-	-	dB
টেম্প তরঙ্গদৈর্ঘ্য সহগ	Δλ/ΔT	-	-	0.08	-	nm/℃
এমপিডি দায়বদ্ধতা	IMON/POP	@-5V বায়াস ভোল্টেজ	1	-	30	μA/mW
থার্মিস্টর প্রতিরোধ	আরটিএইচ	-	9.5	10	10.5	KΩ

অপটিক্যাল ফাইবার স্পেসিফিকেশন:

পরামিতি	বর্ণনা
ফাইবার টাইপ	হাই 1060 বা PM980
বেণীর ধরন	900μm আলগা টিউব
বেণীর দৈর্ঘ্য	1.0±0.1m
সংযোগকারী প্রকার	এফসি/এপিসি

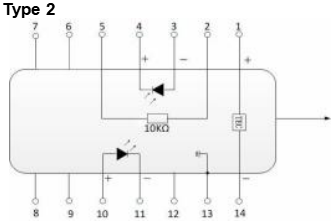

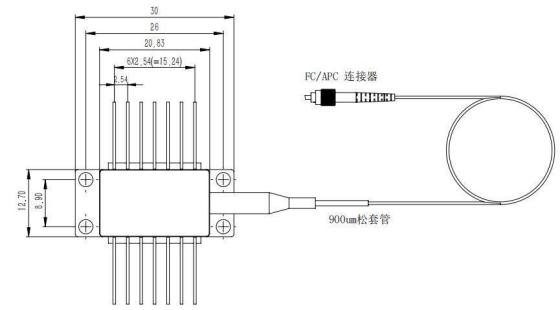

প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি):

পিন	বর্ণনা	পিন	বর্ণনা
1	TEC(+)	14	TEC(-)
2	থার্মিস্টর	13	কেস গ্রাউন্ড
3	পিডি মনিটর অ্যানোড (-)	12	NC
4	পিডি মনিটর ক্যাথোড (+)	11	লেজার ক্যাথোড (-)
5	থার্মিস্টর	10	লেজার অ্যানোড (+)
6	NC	9	NC
7	NC	8	NC

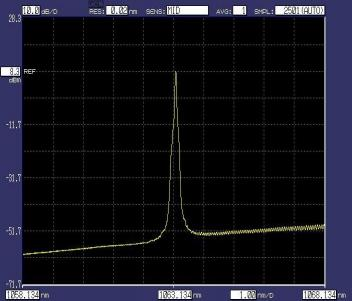

সাধারণ অপটিক্যাল বর্ণালী

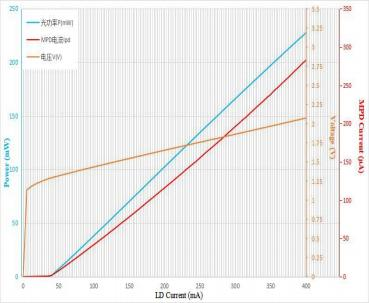

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)

অর্ডার তথ্য:

বিএফএলডি	-XXXX	-এক্স	XX	-XX	X
লেজারের ধরন	তরঙ্গদৈর্ঘ্য	আউটপুট শক্তি	ফাইবার টাইপ	সংযোগকারী	পিন-আউট
ডিএফবি	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN টাইপ 2 কাস্টমাইজড (10PIN)

যেমন:BFLD-1060-2HSM-FA (অর্ডার তথ্য: 200mW আউটপুট পাওয়ার সহ 1064nm DFB বাটারফ্লাই লেজার ডায়োড এবং FC/APC সংযোগকারী সহ SM Hi1060 ফাইবার, PIN-OUT হল টাইপ 2)।
