পণ্যের বর্ণনা

1.সারাংশ:

1030nm 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড হল উচ্চ-শক্তি, সংকীর্ণ লাইনউইথ DFB প্রজাপতি প্যাকেজ লেজার ডায়োড, ফাইবার লেজারের জন্য বা নির্ভুল বর্ণালী পরিমাপের জন্য বীজ উত্স হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।

2. বৈশিষ্ট্য:

• 200mW উচ্চ আউটপুট শক্তি;

• 100kHz সরু লাইনউইথের নিচে;

• PM ফাইবার 18dB উচ্চ PER ছাড়িয়ে;

• 14PIN বাটারফ্লাই প্যাকেজ;

• অভ্যন্তরীণ থার্মোইলেকট্রিক হিট পাম্প এবং মনিটর ফটোডিওড;

• ক্ষেত্র-প্রমাণিত উচ্চ নির্ভরযোগ্যতা।

নির্ভরযোগ্যতা:Telcordia GR-468. RoHS

3. অ্যাপ্লিকেশন:

• লেজারের জন্য বীজের উৎস;

• স্পেকট্রোস্কোপি;

• অপটিক্যাল সেন্সিং।

4. পরম সর্বোচ্চ রেটিং

প্যারামিটার	প্রতীক	মিন.	সর্বোচ্চ	ইউনিট
এলডি রিভার্স কারেন্ট	আইআর	-	2	V
এলডি ফরোয়ার্ড কারেন্ট	IF	-	500	এমএ
এমপিডি রিভার্স ভোল্টেজ	ভিএমপিডি	-	20	V
থার্মোইলেকট্রিক কুলার ভোল্টেজ	ভিটিইসি	-	4.8	V
থার্মোইলেকট্রিক কুলার কারেন্ট	আইটিইসি	-	2.5	A
অপারেটিং কেস তাপমাত্রা	টিসি	-45	70	℃
স্টোরেজ তাপমাত্রা	টিএসটিজি	-40	85	℃
স্টোরেজ আর্দ্রতা	-	5	85	% আরএইচ
ইলেক্ট্রো স্ট্যাটিক স্রাব (ESD)	ভিইএসডি	-	500	V
সীসা সোল্ডারিং তাপমাত্রা	STEMP	-	260	℃
সীসা সোল্ডারিং সময়	STIME		10	সেকেন্ড

5. ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (25℃ লেজারের তাপমাত্রা):

প্যারামিটার	প্রতীক	অবস্থা	মিন.	টাইপ	সর্বোচ্চ	ইউনিট
কেন্দ্র তরঙ্গদৈর্ঘ্য	λc	TL = 15～35℃ CW	1028	1030	1032	nm
অপটিক্যাল আউটপুট শক্তি	PO	TL=25℃	-	200	-	mW
থ্রেশহোল্ড স্রোত	আইটিএইচ	TL=25℃	-	45	70	এমএ
অপারেটিং ভোল্টেজ	ভিওপি	POP = 200mW(CW)	-	-	2.5	V
অপারেটিং বর্তমান	আইওপি	POP = 200mW(CW)	-	300	500	এমএ
রেখার প্রস্থ	Δλ	-	-	30	100	KHz
সাইড মোড দমন অনুপাত	এসএমএসআর	-	-	40	-	dB
মেরুকরণ বিলুপ্তির অনুপাত	ইআর	-	18	-	-	dB
টেম্প তরঙ্গদৈর্ঘ্য সহগ	Δλ/ΔT	-	-	0.08	-	nm/℃
এমপিডি দায়বদ্ধতা	IMON/POP	@-5V বায়াস ভোল্টেজ	1	-	30	μA/mW
থার্মিস্টর প্রতিরোধ	আরটিএইচ	-	9.5	10	10.5	KΩ

6. অপটিক্যাল ফাইবার স্পেসিফিকেশন:

পরামিতি	বর্ণনা
ফাইবার টাইপ	PM980
বেণীর ধরন	900μm আলগা টিউব
বেণীর দৈর্ঘ্য	1.2±0.1মি
সংযোগকারী প্রকার	এফসি/এপিসি

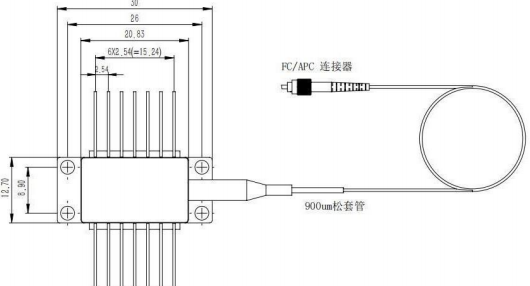

7. প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

টাইপ 2

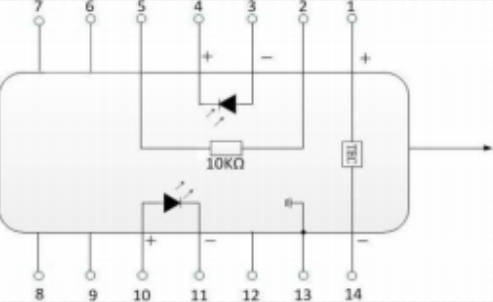

পিন	বর্ণনা	পিন	বর্ণনা
1	TEC(+)	14	TEC(-)
2	থার্মিস্টর	13	কেস গ্রাউন্ড
3	পিডি মনিটর অ্যানোড (-)	12	NC
4	পিডি মনিটর ক্যাথোড (+)	11	লেজার ক্যাথোড (-)
5	থার্মিস্টর	10	লেজার অ্যানোড (+)
6	NC	9	NC
7	NC	8	NC
